Podrobný popis

Informace k záruce:

Na produkt je poskytována omezená doživotní záruka, to znamená, že záruční lhůta vyprší až pět let poté, co společnost D-Link (nebo její nástupce) ukončí prodej daného produktu v Evropě.

Pro nárok na omezenou doživotní záruku je třeba produkt zaregistrovat (viz níže) u D-Link Europe do třiceti (30) dnů od data zakoupení. Registraci lze provést přes samoobslužný portál.

http://www.dlink.com/cz/cs/support/product-registration-and-support-log-in

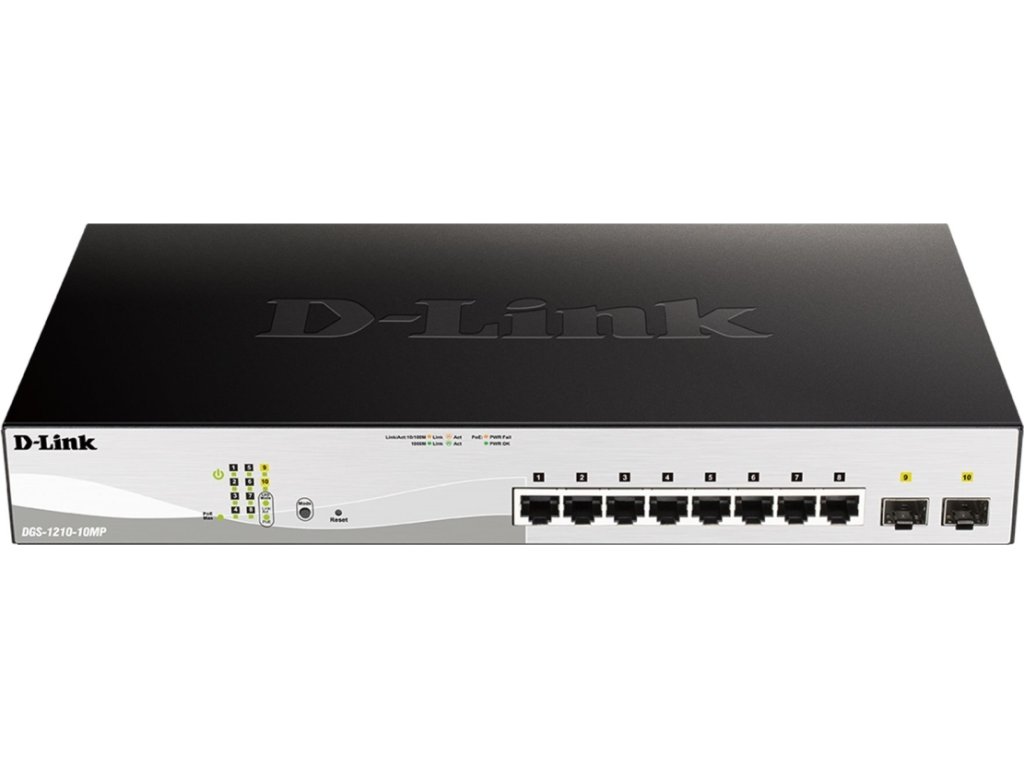

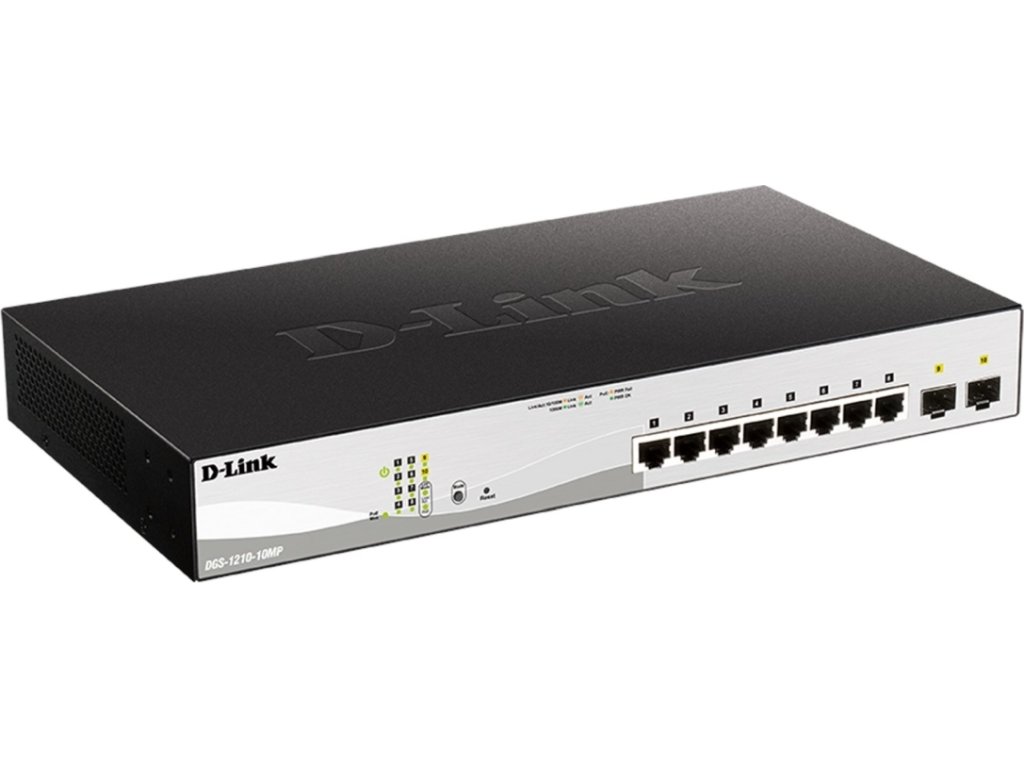

D-Link DGS-1210-10MP 10port Gb Smart sw, PoE 130W

D-Link DGS-1210-10MP je 10-portový PoE+ Gigabit Ehernet L2/L3 Smart Managed switch bez větráků, vhodný pro podnikové sítě (SMB) a kamerové systémy. Je osazený 8 porty 10/100/1000M RJ-45 s podporou napájení 802.3af/802.3at PoE+ (max. 30W) a dvěma 100/1000M SFP sloty s podporou 100M SFP a Gigabit SFP transceiverů. Celkový PoE výkon přepínače je 130W. Napájení přepínače je 230V AC, součástí dodávky jsou držáky pro montáž do 19“ rozvaděče.

Kromě pokročilé sady L2 funkcí, VLAN, QoS, AAA, ACL a bezpečnostních funkcí je podporovaný také L3 statický routing (max. 4 IP Interface, 124/50 IPv4/IPv6 záznamů). Funkce Voice VLAN detektuje připojení IP telefonů a přiřazuje je automaticky do samostatné VLAN s vyšší prioritou. Unikátní Surveillance režim umožňuje pomocí LLDP a ONVIF detekovat prvky kamerových systémů (IP kamery, NVR) a automaticky je přiřadit do oddělené video-VLAN. Ve webovém rozhraní přepínače lze zobrazit i topologii sítě. Výrazně se tak zjednodušuje a urychluje nasazení a správa firemní sítě a IP kamerových systémů.

Správa přepínače je z intuitivního webového rozhraní nebo pomocí SNMP příkazů. K dispozici je také bezplatná utilita D-Link Network Assistant (DNA) a centrální NMS plaforma D-View7. Kompaktní sada Telnet CLI příkazů umožňuje základní nastavení přepínače (nastavení IP adresy, hesla, reset, reboot, ping, upgrade FW, nahrání/zálohování konfigurace, show, debug).

Specifikace:

Rozhraní: 8x 10/100/1000 Base-T PoE+ (802.3at) a 2x 100/1000 Mbps SFP porty

PoE schopné porty: porty 1 až 8, IEEE 802.3af PoE / 802.3at PoE+ (max. 30W)

PoE power budget: 130W

Standardy portů:

IEEE 802.3 10BASE-T Ethernet (kroucená měděná dvojlinka)

IEEE 802.3u 100BASE-TX Fast Ethernet (kroucená měděná dvojlinka)

IEEE 802.3u 100BASE-FX 100 Mbps přes optické vlákno

IEEE 802.3ab 1000BASE-T Gigabit Ethernet (kroucená měděná dvojlinka)

IEEE 802.3z 1000BASE-X 1 Gbps přes optické vlákno

IEEE 802.3az energicky efektivní Ethernet (EEE)

IEEE 802.3x kontrola toku

Duplex mód:

- Plný/poloviční-duplex pro 10/100 Mbps

- plný duplex pro 1000 Mbps

Výměna mediálních rozhraní: Auto nebo konfigurovatelné MDI/MDIX pro všechny porty s kroucenou dvojlinkou

Přepínací kapacita: 20 Gbps

MAC adresová tabulka: 8000 vstupů

Statické adresy MAC: 256 záznamů

Maximum 64 bajtů rychlost předávání paketů: 14,88 Mpps

Paměť paketové vyrovnávací paměti: 4,1 Mbits

Paměť CPU: DDR3 128 MB

Flash paměť: 32 MB

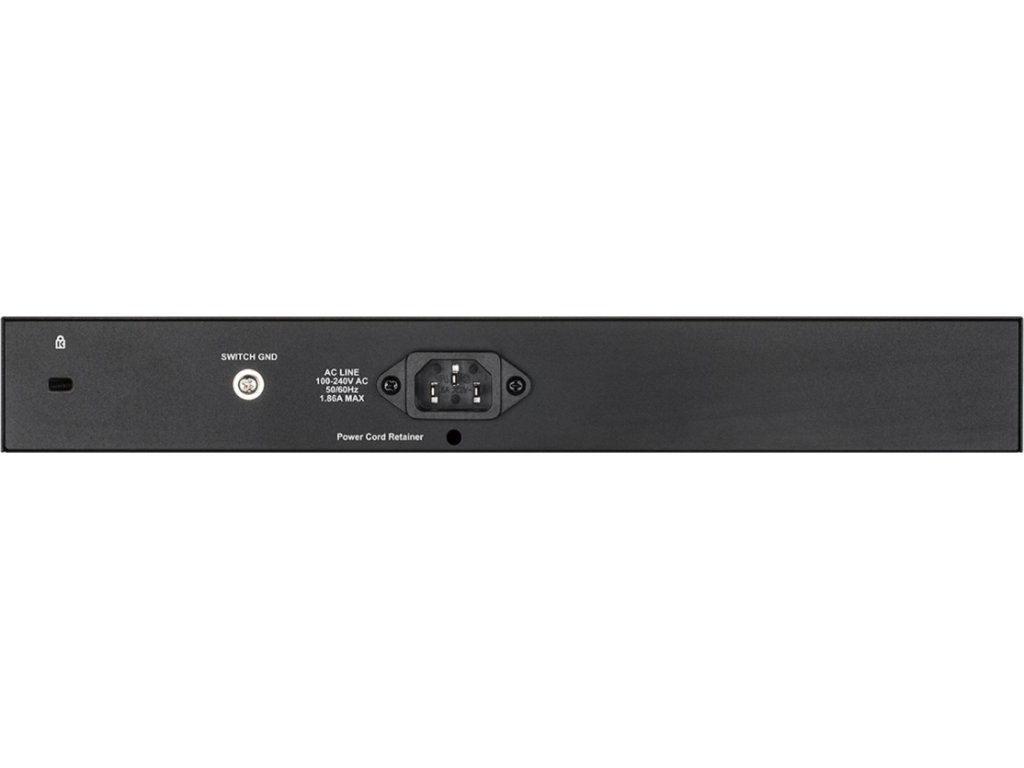

Interní napájecí zdroj: od 100 do 240V AC

Maximální spotřeba energie: 9,4W/240V (bez PoE)

Spotřeba energie v pohotovostním režimu: 5,2W / 240V

Akustika: 0 dB (bez větráku)

Odvod tepla: 507.23 BTU/hr (240V)

Provozní teplota: od -5 do 50°C

Skladovací teplota: od -20 do 70°C

Provozní / Skladovací vlhkost: od 0% do 95% relativní vlhkost

Rozměry (L x W x H): 330 x 180 x 44 mm

Instalace: Desktop / 19“ Montáž do stojanu (montážní konzoly jsou součástí dodávky)

Hmotnost: 1,77 kg

MTBF: 1,274,005 hodin

L2 vlastnosti:

MAC adresová tabulka: 8 000 vstupů

IGMP Snooping

- IGMP v1/v2 Snooping

- povědomí o protokolu IGMP v3

- podporuje 256 IGMP skupiny

- podporuje alespoň 64 statických multicast adres

- IGMP na VLAN

- podporuje IGMP Snooping Querier

MLD snooping v1/v2 (256 skupin)

Detekce zpětných smyček

802.3ad Link agregace: Maximum 8 skupin/8 portů na skupinu

LLDP / LLDP-MED

Jumbo pakety: až do 10,000 bajtů

Spanning Tree Protocol: 802.1D STP, 802.1W RSTP, 802.1s MSTP

Kontrola toku: 802.3x kontrola toku, HOL prevence blokování

Zrcadlení portů: jeden ku jednomu, více ku jednomu, podporuje zrcadlení pro Tx/Rx/obojí

Vícesměrové filtrování: Přeposlání všech neregistrovaných skupin, Filtry všech neregistrovaných skupin

Konfigurovatelný MDI/MDIX

VLAN:

802.1Q

VLAN skupina: Max. 256 statických VLAN skupin

Konfigurovatelný VID od 1 do 4094

Asymetrická VLAN

Auto Voice VLAN: Max. 10 uživatelsky definovaných OUI, Max. 8 výchozích OUI

Auto Surveillance VLAN

Quality of Services (QoS):

802.1p Quality of Service

8 front na port

Zpracování fronty: striktní, Weighted Round Robin (WRR)

Řízení šířky pásma: Minimální granularita 10/100/1000 je 16 Kb/s.

QoS založen na:

- 802.1p prioritních frontách

- DSCP

- MAC adresách

- EtherTypu

- IP adresách

- typu protokolu

- ToS

- IP preferenci

- IPv6 třídy síť. provozu

- TCP/UDP port

Funkce L3:

Rozhraní IP: Podporuje 4 rozhraní

Zjišťování sousedů (ND) protokolu IPv6

Statické směrování: 124 záznamů statické trasy IPv4, 50 záznamů statické trasy IPv6

Seznam řízení přístupu (ACL):

Max. 50 přístupových seznamů

Max. 768 pravidel sdílených IPv4, MAC a IPv6

Každé pravidlo může být přiřazeno pouze jednomu portu.

ACL založeno na

- MAC adresách

o 802.1p masce priority

o VID masce

o Masce zdrojové/cílové adresy MAC

o EtherType masce

- IP adrese

o Masce zdrojové/cílové IP adresy

o DSCP masce

o Masce typu protokolu

o Číselné masce TCP/UDP portu

- IPv6 adrese

o Masce IP adresy zdroje/cíle

o DSCP masce

o TCP/UDP masce čísla portu

o IPv6 masce třídy síť.provozu

Bezpečnost:

Broadcast/Multicast/Unicast Storm Control

D-Link Safeguard Engine

Segmentace provozu

SSH v2

TLS v1.0

Prevence DoS útoků

802.1X na portech založená kontrola přístupu

Zabezpečení portů: podporuje až do 64 MAC adres na port

Prevence ARP spoofingu: Max. 127 vstupů

Vazba IP-MAC-Port (inteligentní vazba)

- ARP inspekce: Max. 256 vstupů

- IPv4 inspekce: Max. 127 vstupů

- IPv6 inspekce: Max. 63 vstupů

- DHCP Snooping: Max. 512 vstupů

AAA 802.1X autentizace:

Podporuje lokální/RADIUS databázi

Podporuje na portech založenou kontrolu přístupu

Podporuje EAP, OTP, TLS, TTLS, PEAP

Max. 128 vstupů při používání lokální databáze

IPv6 RADIUS server

Podporuje MD5 autentizaci

OAM

Diagnostika kabelů

Factory Reset

Management:

Webově založené GUI

Nástroj síťového asistenta D-Link

Kompaktní CLI

Telnet Server

TFTP klient

konfigurovatelné MDI/MDIX

SNMP

podporuje v1/v2c/v3

SNMP Trap

Zálohování/aktualizace firmwaru

Smart Wizard

Nahrání/stažení konfiguračního souboru

BootP/DHCP klient

Systémový log: Max. 500 log vstupů

SNTP

ICMP v6

IPv4/v6 dvojitý zásobník

DHCP auto konfigurace

Nastavení času

RMONv1

Důvěryhodný hostitel

Duální obraz

Duální konfigurace

Zelená technologie V3.0:

Úspora energie podle:

- Stavu spojení

- Hibernace systému

- Vypnutí portu

- Detekce délky kabelu
