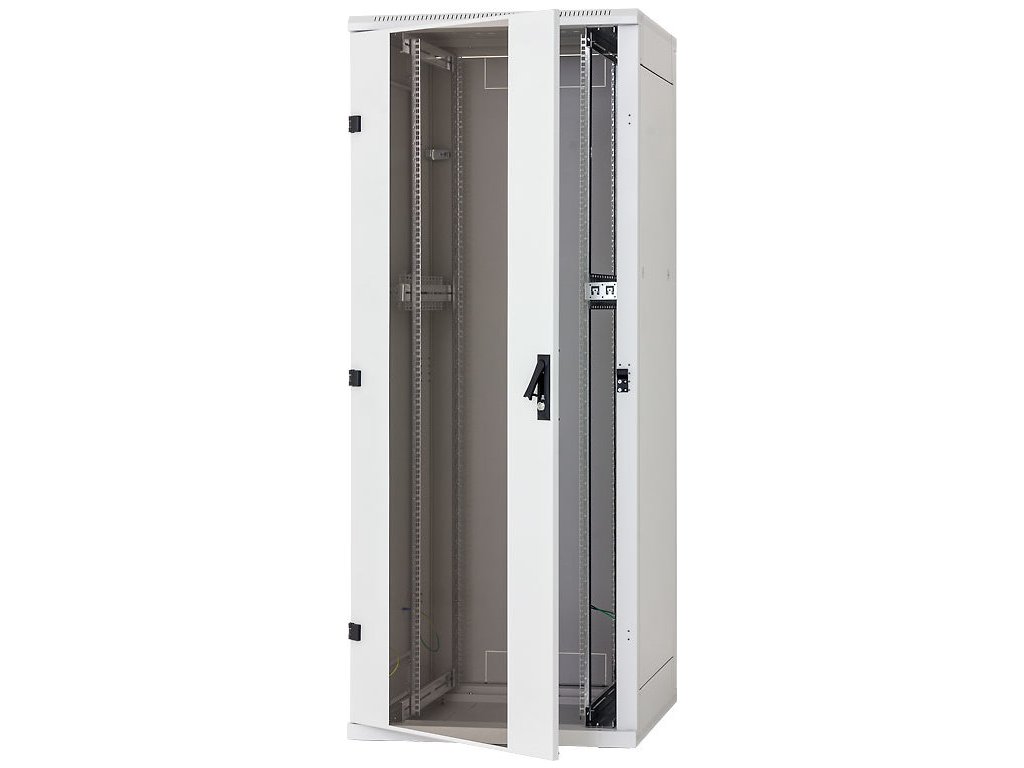

Stojanový rozvaděč RZA: Rozebíratelný rozvaděč, svařované části jednoduše spojitelné šrouby, IP20, nosnost až 400 kg.

Velký rozvaděč a úzké dveře místnosti - to je přesně situace, kterou řeší konstrukce rozvaděče RZA. Díky robustní konstrukci jednotlivých částí a promyšlenému způsobu spojování Tap-Tide šrouby zůstala zachována vysoká nosnost a především stabilita stejná, jako u svařované verze.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

Rozebíratelné racky Triton se dodávají ve složeném stavu.

Upozornění:

Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.

Rozebíratelnost

Jednotlivé díly RZA jsou spojeny systémem šroubových spojů do kompaktního celku se stejnou nosností, jako má svařovaný rozvaděč. Většina částí je spojena závitotvornými šrouby technologie Tap-Tite. To zajišťuje vysokou pevnost šroubovaného spoje i po několika rozebráních. Výrobek je dodáván ve smontovaném stavu a jeho přemístění do těžko přístupných míst je možné po částečném nebo úplném rozebrání.

Flex frame

(platí pro šíři rozvaděče 800 mm). Systém umožňuje instalaci posuvných vertikálních lišt v rozponu 19“, 21“ a 23“, přesně podle požadavků instalovaných zařízení.

Vylamovací záslepky

Kabelové vstupy (370 x 90 mm) v zadní části rozvaděče jsou zakryty vylamovacími záslepkami. Kabely je možné v otvoru utěsnit záslepkou s kartáčem proti pronikání prachu, popř. pouze lemovat plastovým ochranným rámečkem (oba jsou součástí příbalu rozvaděče). Rozměrný otvor ve stropě krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.

Odnímatelné bočnice a zadní kryt

RZA je rozvaděč se šroubovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky, standardně s jednotným klíčem.

Vysoká pevnost konstrukce

RZA má robustní šroubovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.

Flexibilní otevírání dveří

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu.

Kliky Triton

Výrobce vyrábí vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou.

Patent: PUV 2013-27443.

Dveře pro ventilační jednotky

U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3. Více informací naleznete v sekci „Aktivní chlazení“.

Kolečka, nivelační nožičky

Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), montážní kolečka (nosnost 200 kg/sada) a těžkotonážní kolečka (nosnost 800 kg/sada).

Příbaly

Klíč - odnímatelné kryty 2x

Klíč - přední dveře 2x

Plovoucí matice M6 16x

Protiprachová záslepka 1x

Lemová hrana 1 m

Rektifikační šroub/noha

pro rozvaděč 4x

Matice M10 4x

Materiál

Bezpečnostní kalené sklo tl. 4 mm

Ocelový plech

Popis, účel použití

• 19“ stojanový rozvaděč s krytím IP20

• Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800?mm).

• Konstrukce rozvaděče:

– Ocelový šroubovaný skelet s odnímatelnými krycími panely.

– Dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4mm. Mohou být na přední i zadní straně rozvaděče.

• Dovolené zatížení jednotlivých dveří je max. 20 kg.

• Minimální tloušťka povrchové úpravy je 65 µm.

• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.
