Podrobný popis

RZA-42-L81-CAX-N1-MAA

Rozebíratelné racky Triton se dodávají ve složeném stavu.

Upozornění

Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

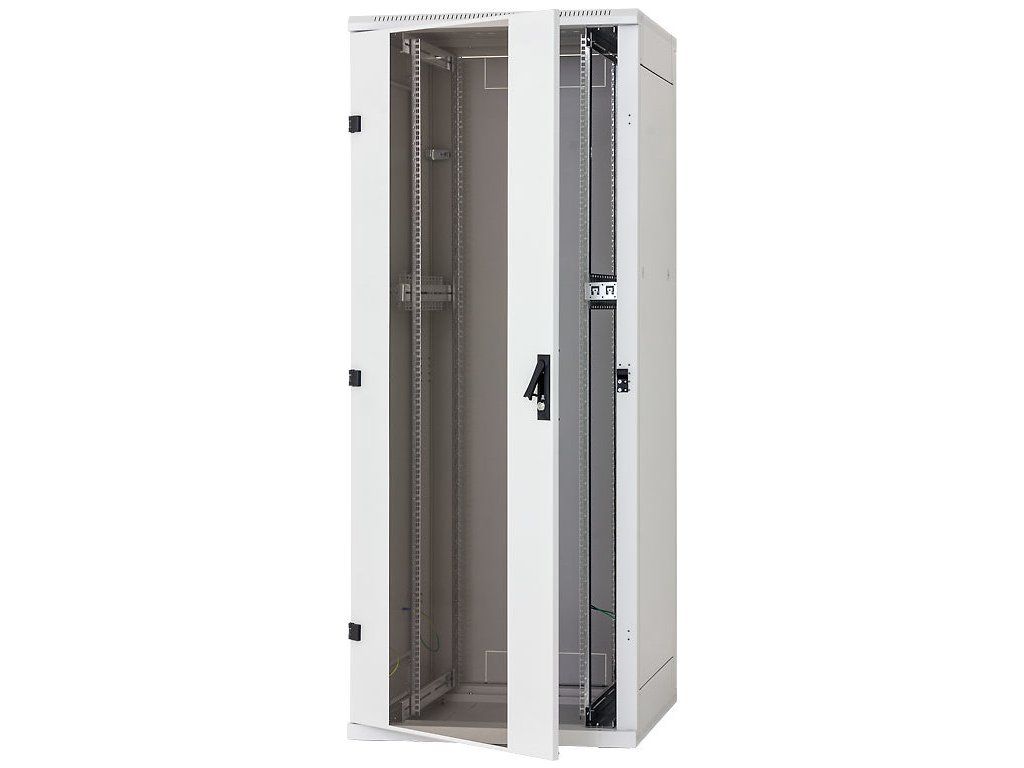

Rozebíratelný rozvaděč, svařované části jednoduše spojitelné šrouby, IP20, nosnost 300 a 400 kg.

Velký rozvaděč a úzké dveře místnosti - to je přesně situace, kterou řeší konstrukce rozvaděče RZA. Díky robustní konstrukci jednotlivých částí a promyšlenému způsobu spojování Tap-Tide šrouby zůstala zachována vysoká nosnost a především stabilita stejná, jako u svařované verze.

Rozebíratelnost

Jednotlivé díly RZA jsou spojeny systémem šroubových spojů do kompaktního celku se stejnou nosností, jako má svařovaný rozvaděč. Většina částí je spojena závitotvornými šrouby technologie Tap-Tite. To zajišťuje vysokou pevnost šroubovaného spoje i po několika rozebráních. Výrobek je dodáván ve smontovaném stavu a jeho přemístění do těžko přístupných míst je možné po částečném nebo úplném rozebrání.

Flex frame

(platí pro šíři rozvaděče 800 mm). Systém umožňuje instalaci posuvných vertikálních lišt v rozponu 19“, 21“ a 23“, přesně podle požadavků instalovaných zařízení.

Vylamovací záslepky

Kabelové vstupy (370 x 90 mm) v zadní části rozvaděče jsou zakryty vylamovacími záslepkami. Kabely je možné v otvoru utěsnit záslepkou s kartáčem proti pronikání prachu, popř. pouze lemovat plastovým ochranným rámečkem (oba jsou součástí příbalu rozvaděče). Rozměrný otvor ve stropě krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.

Odnímatelné bočnice a zadní kryt RZA

RZA je rozvaděč se šroubovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky, standardně s jednotným klíčem.

Vysoká pevnost konstrukce

RZA má robustní šroubovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.

Flexibilní otevírání dveří

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu.

Kliky Triton

Vyrábíme vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou.

Patent: PUV 2013-27443.

Dveře pro ventilační jednotky

Dveře síto prost. 80 procent, levé

Kolečka, nivelační nožičky

Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), montážní kolečka (nosnost 200 kg/sada) a těžkotonážní kolečka (nosnost 800 kg/sada).

Příbaly:

Klíč - odnímatelné kryty

* 2x

Klíč - přední dveře

* 2x

Plovoucí matice M6

* 16x

Protiprachová záslepka

* 1x

Rámeček ke kabelové vylamovací záslepce

* 1x

Rektifikační šroub/noha pro rozvaděč

* 4x

Matice M10

* 4x
