Podrobný popis

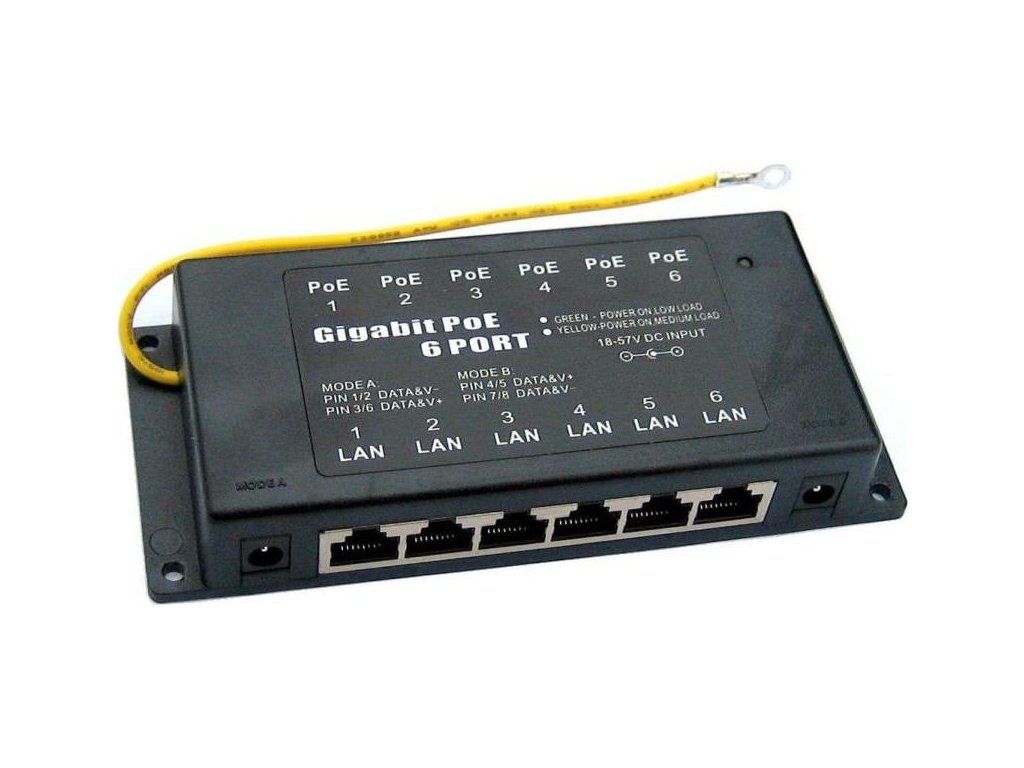

Panel integrující 6 gigabitových stíněných POE injektorů s napájecím rozsahem 18-57V.

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, vyvedený zemnící člen.

LED indikace proudových hodnot: červená: odběr na portech nižší než 400mA / zelená: odběr na portech 400mA - 650mA

Vstup pro napájení prostřednictvím 2.1mm jacků pro dva diverzifikované napájecí režimy v módech A a B.

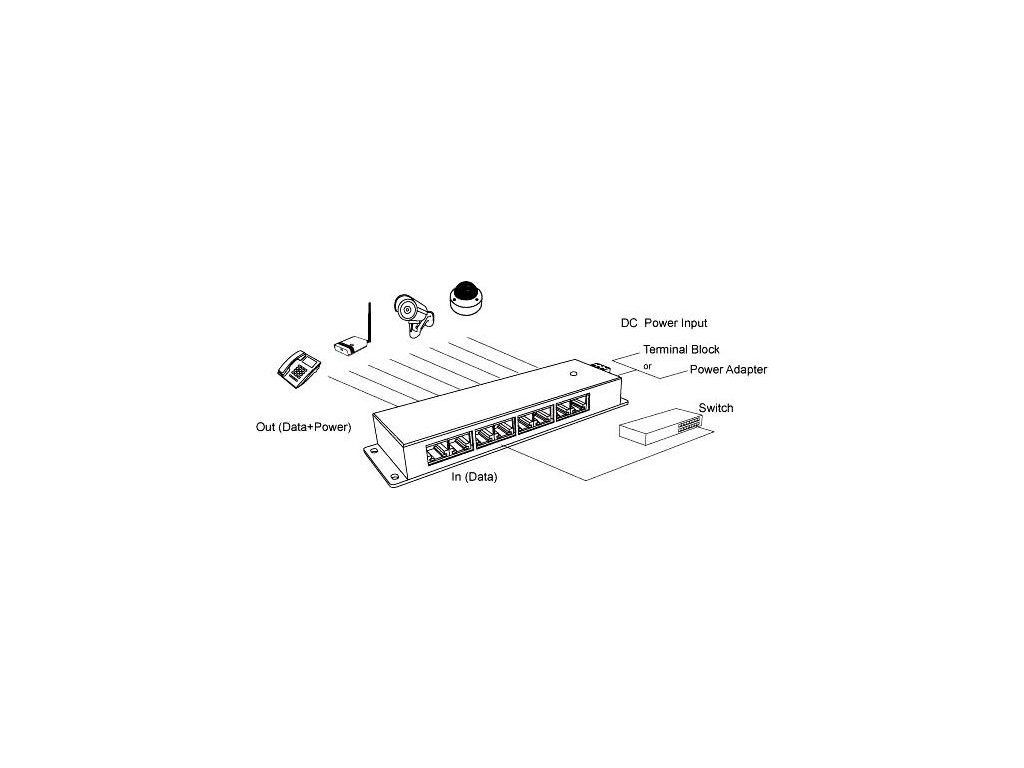

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

• Rozměry: 150 mm x 65mm x 26mm

• Proudová ochrana do hodnoty 650mA (+/-15%) na každém portu

• Zemnění vyvedeno zelenožlutým zemnícím vodičem

• Mode A – minus na pinech 1-2, plus na pinech 3-6

• Mode B – minus na pinech 7-8, plus na pinech 4-5

• Podporovaný napájecí rozsah 18 až 57 V

Napájení prostřednictvím Módu B

Mikrotik, Ubiquiti, případně podobné 24V zařízení podporující napájení v Mode B (piny 4/5+ a piny 7/8-)

Napájení prostřednictvím Módu A

IP kamery – 48v (802.3af PoE)

IP Phones – 48v (802.3af PoE)

WiFi AP – Aruba, Cisco, HP, Siklu a další zařízení podporující napájení v Mode A (piny 1/2- a piny 3/6+)

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.

Maximální povolené příkonové hodnoty na vstupu do POE panelu:

24V: 94W (4A)

48V: 186W (4A)

Technické specifikace:

Input: 18-57V (2.1 power jack)

Data: 1/2 & 3/6 & 4/5 & 7/8

Power: dle zvoleného režimu A / B

Standards: passive PoE, 802.3af / 802.3at

Ethernet: TIA/EIA 568 Cat5E, Cat6E

Data rate: 10/100/1000Mbps

Connectors: 6x shielded GB RJ-45

Operating Temperature: 0°C ~ 40°C

Storage Temperature: -40°C ~ +70°C

Operating Humidity: 10% ~ 80%RH

Storage Humidity: 5% ~ 90%RH

Certifications: CE
