Podrobný popis

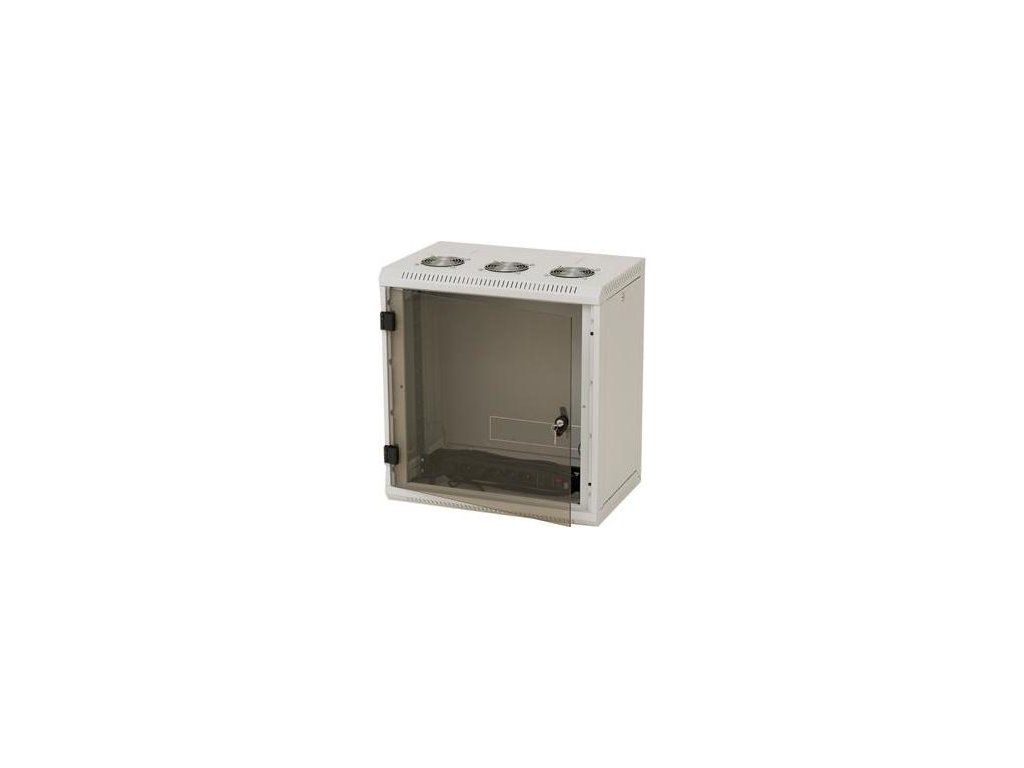

ilustrační obrázek, tento rack je s plechovými dveřmi !

Nástěnný rozvaděč TRITON RUA-15-CS6-CAX-A1

Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi, s plechovými dveřmi, barva šedá RAL 7035

IP30, nosnost 30 kg.

Vysoká pevnost konstrukce

Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče a nosnost 30 kg.

Flexibilní otevírání dveří

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.

Zámek na dveřích

Umožňuje snadný a rychlý přístup do rozvaděče.

Nastavitelné vertikální lišty

Dva páry 19“ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Vylamovací záslepky

V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je plastový rámeček a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Dveře

Dveře rozvaděče jsou standardně celoskleněné, ale na požádání mohou být i celoplechové nebo s perforací.

Odnímatelné bočnice

Odnímatelné bočnice umožňují snadný přístup k nainstalovaným zařízením z boční strany. Ke skeletu jsou uchyceny zámky, ve standardní verzi se stejným klíčem jako má zámek předních dveří.

Ventilace

RUA má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RUA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

Příbaly:

Klíč

*přední dveře 2x

Vrut 6x50

*4x

Podložka 6,6

*4x

Hmoždinka 10

*4x

Plovoucí matice M6

*8x

Protiprachová záslepka

*1x

Šroub M6x10

*8x

Plastová podložka

*8x

Rámeček plastový 300x70mm

*1ks

Materiál:

*Bezpečnostní kalené sklo tl. 4 mm

*Ocelový plech

* 19“ jednodílný nástěnný rozvaděč s krytím IP 30

* Odnímatelné bočnice uzamčené zámky

* Rozvaděč se věší přímo na zeď.

* Součástí rozvaděče jsou čtyři posuvné vertikální lišty.

Konstrukce rozvaděče:

* Svařovaný skelet s odnímatelnými bočnicemi zajištěnými zámky

* Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.

* Dovolené zatížení jednotlivých dveří je max. 10 kg.

* Minimální tloušťka povrchové úpravy je 65 µm.

* Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.

* Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

* Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.

* Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.

* Ve spodní a horní stěně rozvaděče jsou otvory pro montáž ventilátorů kryté vylamovacími záslepkami.

Podmínky provozu

Provozní prostředí:

* Kancelářské

* Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před:

* mechanickým poškozením

* nesprávnou manipulací

* jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména:

* přetěžování (překročení maximální doporučené nosnosti)

* instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení

* zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče

* Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.

* Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.

* V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Ochrana prostředí

* Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Osvědčení a Shoda

* Tento výrobek je certifikován ITI TÜV, certifikát číslo 01.446.747/10/07/02/0 ze dne 25. 3. 2010 a plně odpovídá ČSN EN 62208, ČSN EN 731401+Z1 a Z2, ČSN EN 730035.

Upozornění:

Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.
